응축수 회수배관 개선, 열이송 시스템

1. 개선 전

1) 현황 및 문제점

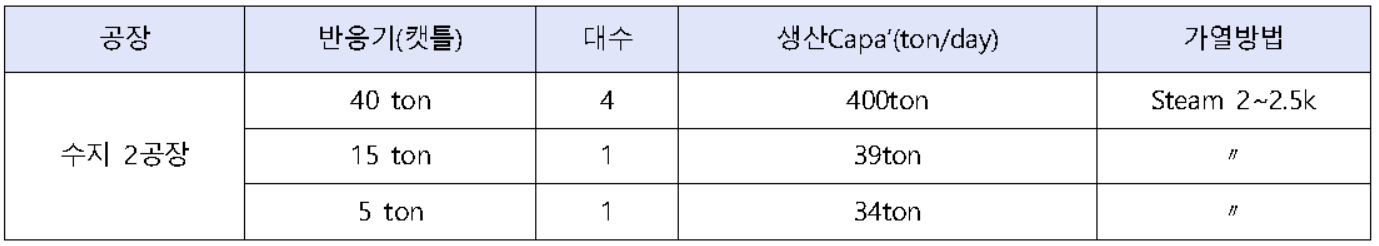

○ 공정 설명

- 수지 생산공정 반응기에 가열원으로 공급되는 스팀(Steam)은 가열 후 스팀트랩을 이용
해 응축수를 회수하는 흐름이다. 하지만 스팀트랩 후단에 역상(7m) 배관에 의해 회수가
원활하지 못해 별도의 응축수 회수 탱크와 펌프를 운영하고 있다.







○ 응축수 회수라인 분석







※ 응축수회수를 위한 추가적인 설비 추가됨. 설비효율화 측면 개선필요







2. 개선 후

1) 개선대책

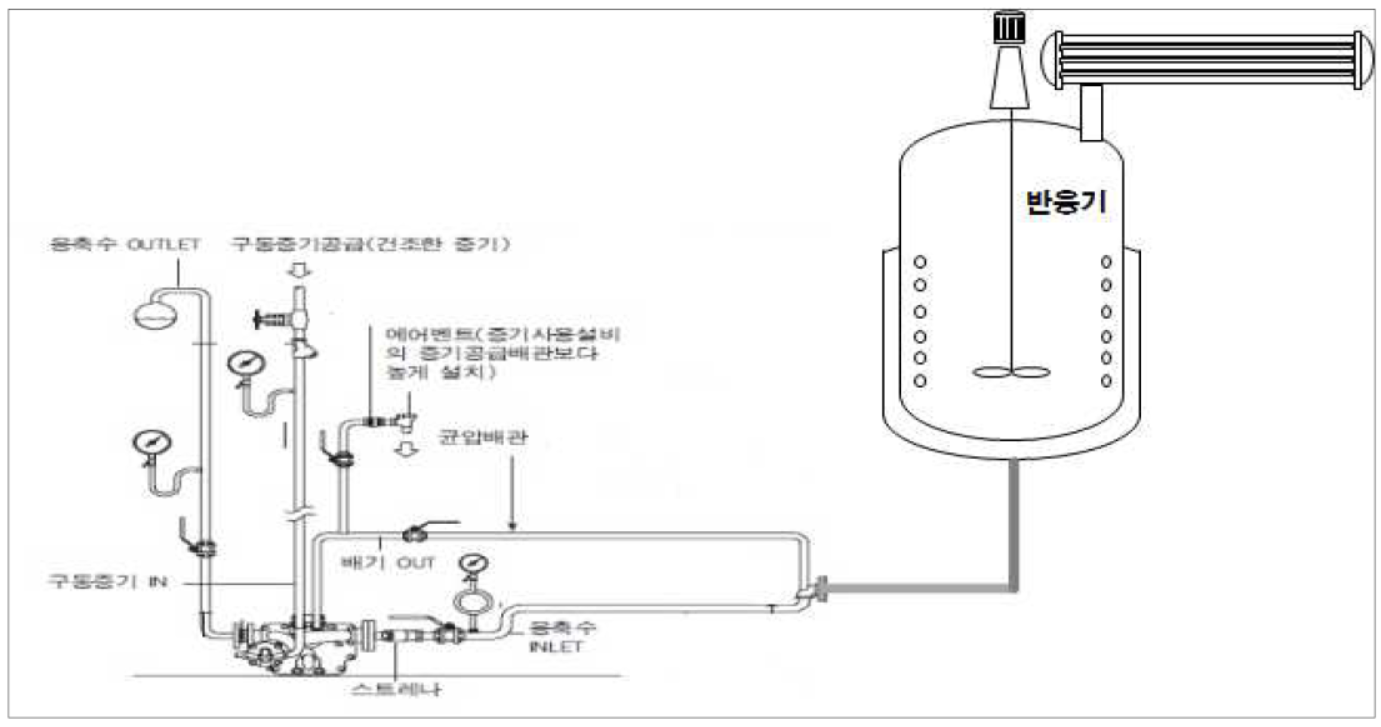

○ 응축수 탱크에 의한 방열손실이 발생되어 직접 응축수회수를 위해서 자체 구동기능이
있는 펌핑 트랩을 설치하여 전기에너지 및 연료에너지를 절감한다.

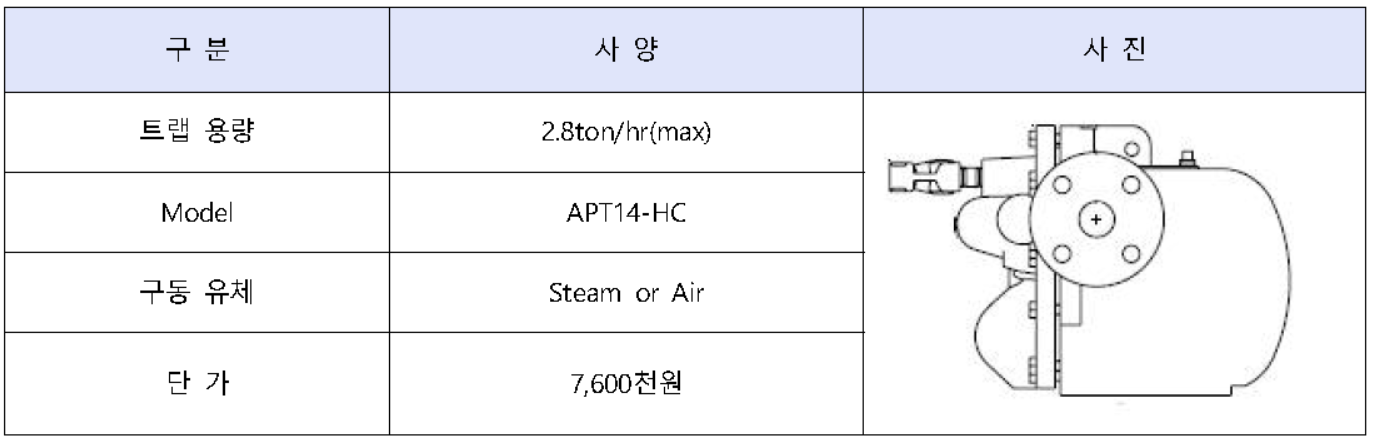

○ 펌핑트랩 사양





○ 투자비 : 7,600천원 × 4개 = 30,400천원
※ 반응조별 반응시간 1.5hr/hr, 스팀사용량 2ton/hr







2) 기대효과

○ 연간 전력 절감량
= 응축수펌프 소비전력(kW) x 가동시간(h/년)
= 6.8(kW) x 365(h/년)
= 2,482(kWh/년)

○ 연간 가스(LNG) 절감량
= {총공급스팀 x 비열 x 온도보존} x 가동시간(h/년) / 발열량(kcal/N㎥)
= {2,000(kg/hr) x 1(kcal/kg℃) x 2(℃)} x 8,760(h/년) x 9,550(kcal/N㎥)
= 3,669((N㎥/년)

○ 연간절감금액
= {2,482(kWh/년) x 93(원/kWh)} + {3,669((N㎥/년) x 817.6(원/N㎥)}
= 3,230(천원/년)

○ 투자비 : 30,400(천원)
7,600천원 × 4개 = 30,400천원

○ 연간 예상 온실가스 저감량
= [LNG절감량(toe/년)×0.637(tC/toe)]+[{전력절감량(kWh)/1000}×0.424(tCO2/MWh)×12/44]
= [3.9(toe/년) × 0.637(tC/toe)] + [{2,482(kWh/년) /1000 } × 0.1156]
= 2.8 (tC/년)

○ 총에너지사용량 대비 절감율
= {절감량(toe/년) ÷ 총에너지사용량(toe/년)} x 100
= (4.4 ÷ 2,515) x 100
= 0.2 (%)

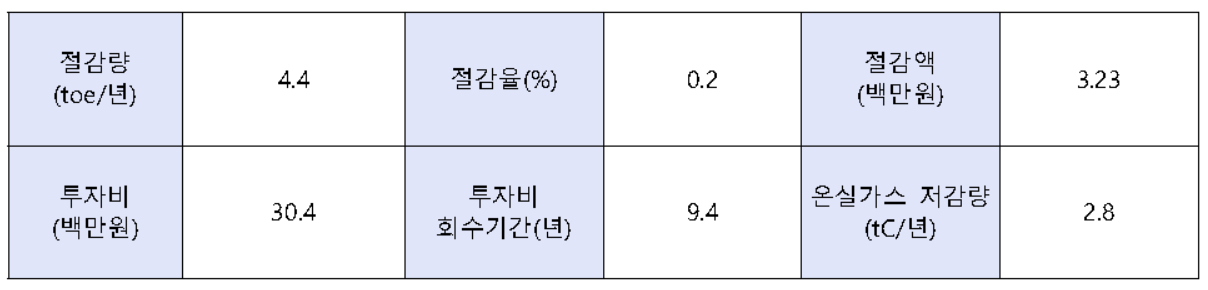

<기대효과 종합>



1. 소수점 첫째자리까지 기재
2. 절감율(%)은 진단대상 에너지사용량 대비 절감율 임
※ 제시된 절감량 계산방법은 해당 절감기법의 효과를 파악하는 개략적인 방법이며, 제시된
수치는 공식적으로 검증된 것이 아닌, 참고사항임





참고문헌
1. 한국에너지공단, 진단우수사례집







EG-TIPS 에너지온실가스 종합정보 플랫폼
