노후보온재 교체, 열이송 시스템

신소재 보온재 적용을 통한 보온효율 향상

1. 개선 전

○ 현재 설치 운영되고 있는 배관 보온재 특히 증기배관에 설치된 Glass Wool 보온재는 설
치연수의 경과로 인하여 보온효과가 떨어지며, Glass Wool 보온재의 특성상 물의 침투
가 발생될 경우 보온효과가 거의 제로로 떨어지는 현상이 발생된다.

○ 과거 보온재의 시공 시 시공 기준은 배관 발열량을 절감시키는 목적이 아닌, 배관 접촉
시 인명을 보호하는 Protect 개념의 보온방식이었다. 인명을 보호하는 목적으로 배관 보
온재 표면온도는 45℃를 시공 표준으로 하였으므로 에너지 절감이 최우선 시대에 맞는
보온방식이 필요하다.

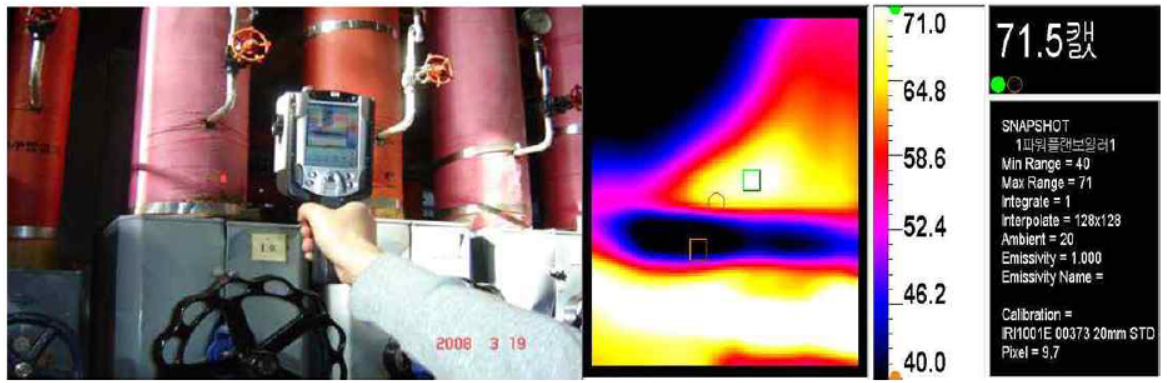

[그림 1] 보온재 현황 사진 [출처] 한국에너지공단, 보일러_에너지절약_Guide,2014





2. 개선 후

○ 현재 설치된 Glass Wool 보온재를 에어로젤 신소재 보온재로 교체하여 보온효율을 높이
도록 한다.





[그림 2] 신소재 보온재 특징 [출처] 한국에너지공단, 보일러_에너지절약_Guide,2014

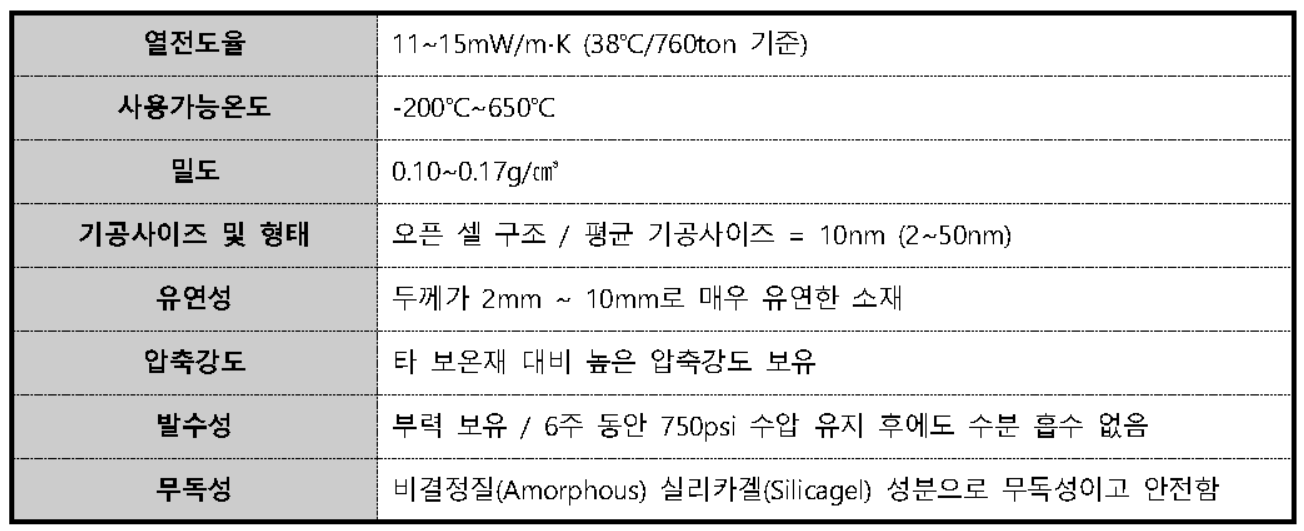

<표 1> 주요 특징

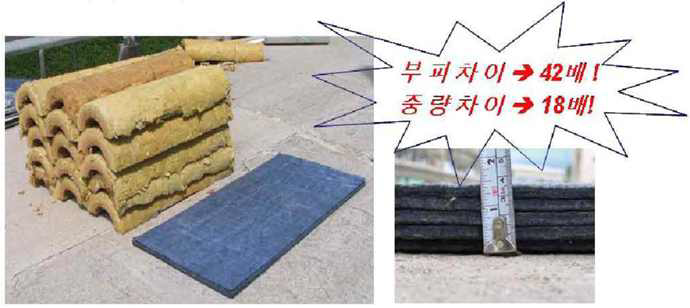

[그림 3] 보온재의 부피 비교 [출처] 한국에너지공단, 보일러_에너지절약_Guide,2014

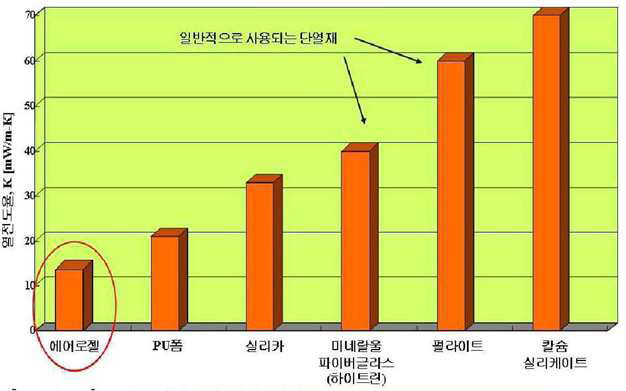

[그림 4] 보온재의 열전도율 비교 [출처] 한국에너지공단, 보일러_에너지절약_Guide,2014





[그림 4] 보온재의 열전도율 비교 [출처] 한국에너지공단, 보일러_에너지절약_Guide,2014

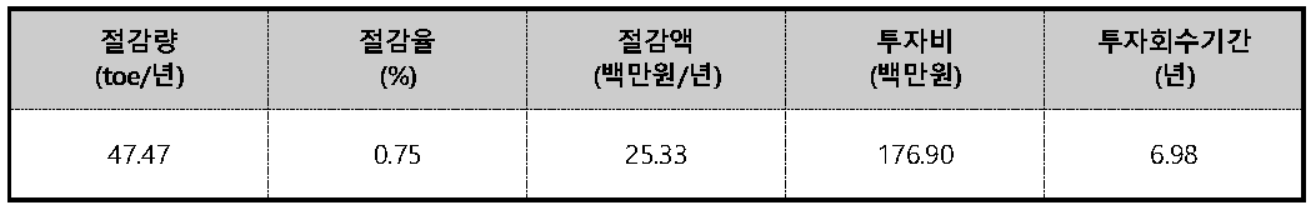

<표 3> 기대효과 종합



※ 제시된 절감량 계산방법은 해당 절감기법의 효과를 파악하는 개략적인 방법이며, 제시된
수치는 공식적으로 검증된 것이 아닌, 참고사항임







참고문헌
1. 한국에너지공단, 보일러_에너지절약_Guide, 2014
