고온용(208℃) 이중보온관 (PIP)
○ 이중보온관(또는 열수송관)은 아파트와 같은 대단위 주거단지의 난방 등에 사용되는 지
역난방용이나 화학공장 등에서 화학물질 이송용 파이프 또는 열병합발전소의 스팀배관
등에 사용되는 Pre-Insulated Pipe(PIP)로서, 열병합발전소의 경우에 고온유체 이송 시 온
도저하를 방지하여 지역난방 사용자에게 열손실을 최소화하여 열 공급을 하도록 제작된
관을 말한다. 일반적으로 이중보온관은 그 사용온도가 최대 120℃를 주사용 온도로 한
다. 이는 일반적인 경질 폴리우레탄 폼의 내열한계 온도 때문으로 내열한계점인 120℃
이상의 온도에서는 폼의 탄화에 의해 폴리우레탄 결합구조가 파괴되어 고유의 단열성능
이 약화되므로 단열효과가 현저히 떨어지게 된다.
○ 현재 산업계에 널리 사용 중인 보온관은 환경에 악영향을 미치는 실리카나 유리섬유를
사용한 보온 방식을 채택하고 있으며, 이들 단열재의 열전도율이 높아 많은 에너지의 손
실이 발생되고 있다. 또한 최근에 보다 높은 온도의 열공급 배관을 요구하는 수요자들이
늘면서 180℃ 이상의 고온용 배관의 필요성이 크게 부각되고 있다.

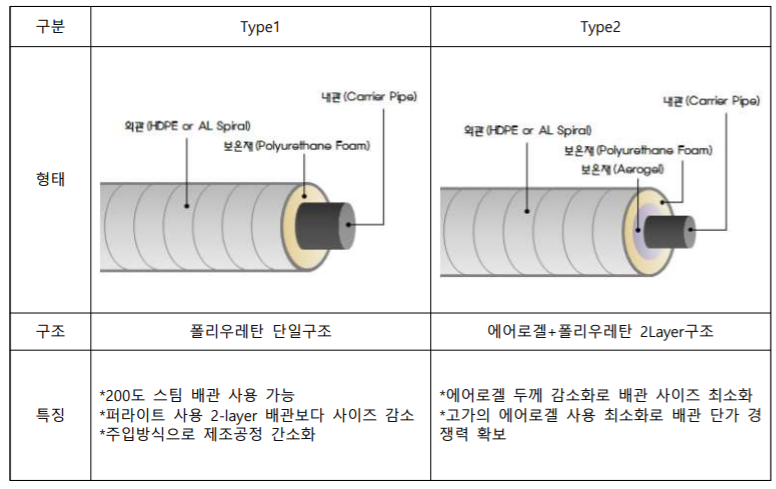

○ 화학플랜트의 고온 배관에 적용할 수 있는 본제품은 온도에 따라 폴리우레탄 단일구조
의 이중보온관 또는 폴리우레탄 단열재가 포함된 2-Layer의 이중보온관으로 뛰어난 내
열성을 갖으며, 열전도율이 매우 낮은 폴리우레탄 단열재를 보온재로 적용함으로써 열손
실의 최소화, 간편한 시공과 공사기간 단축, Pipe rack에서의 공간 활용 극대화, Carrier
pipe의 부식의 원인이 되는 공기와 수분을 차단함으로써 배관의 내구성 향상시키는 비
용 절감형 고효율 단열배관 시스템이다.
○ 고온용 이중보온관은 폴리우레탄 폼에 뛰어난 내열성을 부여함으로써 고온에서 장기간
보온성능을 유지하는 제품으로 산업 현장의 가장 범용적인 16bar steam의 온도 208℃
에서 10년 이상 사용이 가능하며, steam 이외의 고온 이송 유체에 대응하는 내관을 적
용함으로서 화학 플랜트의 다양한 고온 유체를 이송하는데 적합한 제품이다.
▶ 제품 물성 평가 방법
○ 고온용(208℃) 이중보온관에 대한 KS 규격 및 해외 시험규격 부재로 한국기계연구원 (KIMM) 신뢰성평가센터에 의뢰하여 고온용 이중보온관 자체시험기준 (RS-KORAS-KIMM-226)을 확립, 신뢰성기술위원회의 심의를 거쳐 제정된 평가방법에 의 해 평가를 실시

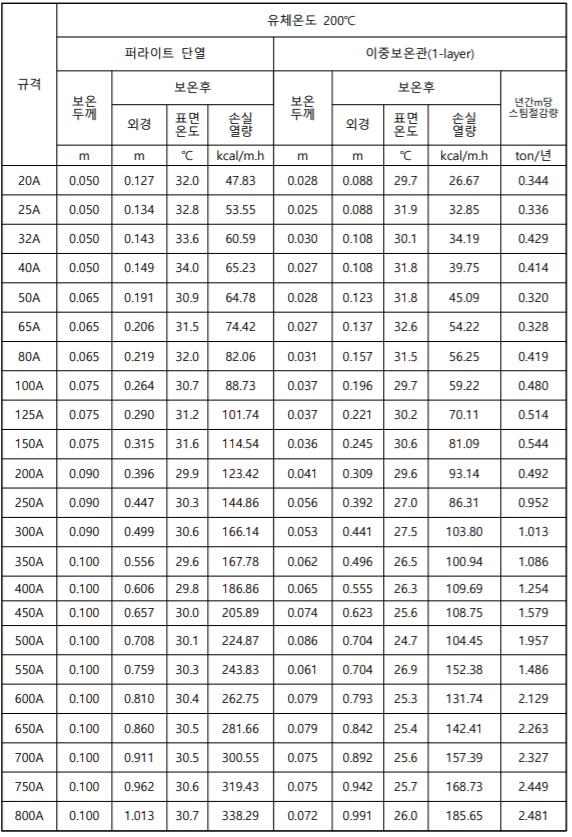

▶ 규격별 기존 재품과 비교
▶ 규격별 유체온도에 따른 비교
