외기조화기 히트파이프, 열이송 시스템

외기조화기 히트파이프 설치(공기조화 외조기)

1. 개선 전

○ 동절기 및 하절기에 냉수를 공급받아 각층 공조기 및 외조기에 공급되어 지고 외조기에
는 회전형 전열교환기가 설치되어 있으나 가동은 되지 않고 있다.

○ 가동되지 않은 이유로는 전열교환기가 회전하면서 가동 시 외기조화기 내부에서 실내공
기와 외부공기가 직접 혼합되어 실내에 유입되므로 실내공기의 질이 떨어져 가동이 정
지된 상태이다.

○ 현재 냉방 중 리턴 Fan에 의해 배기되는 공기는 약24(℃)의 차가운 공기이나, 열교환에
의한 폐열회수 없이 외부로 방출된다. 반면, 공급되는 외기는 약 30℃의 공기를 외조기
로 흡입하여 약 21℃ 정도로 감소시켜 실로 공급하게 되므로 냉방부하가 크다.

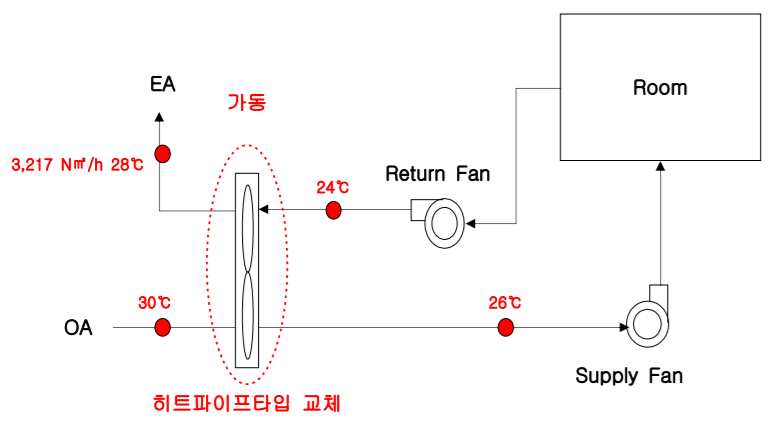

[그림 1] 공조기 운전 계통도











2. 개선 후

1) 절감원리

○ 외기를 100(%) 급기로 이용하고 있고 버려지는 공기량도 3,217(N㎥/h)에 달해 약 26(℃)
의 냉각열을 외조기의 급기로 회수할 경우 냉방시 사용되는 에너지가 절감되며 난방시
는 차가운 외기를 가열하여야 하므로 난방에 소요되는 에너지를 절감될 수 있다.

○ 버려지는 냉각열이나 난방열을 회수하기 위해서는 현재 설치되어 있는 회전형 전열교환
기를 히트파이프형 전열교환기로 교체하여 실내공기가 순환되지 않도록 한다.





[그림 2] 히트파이프형 전열교환기





2) 기대효과

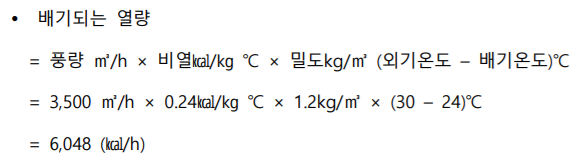

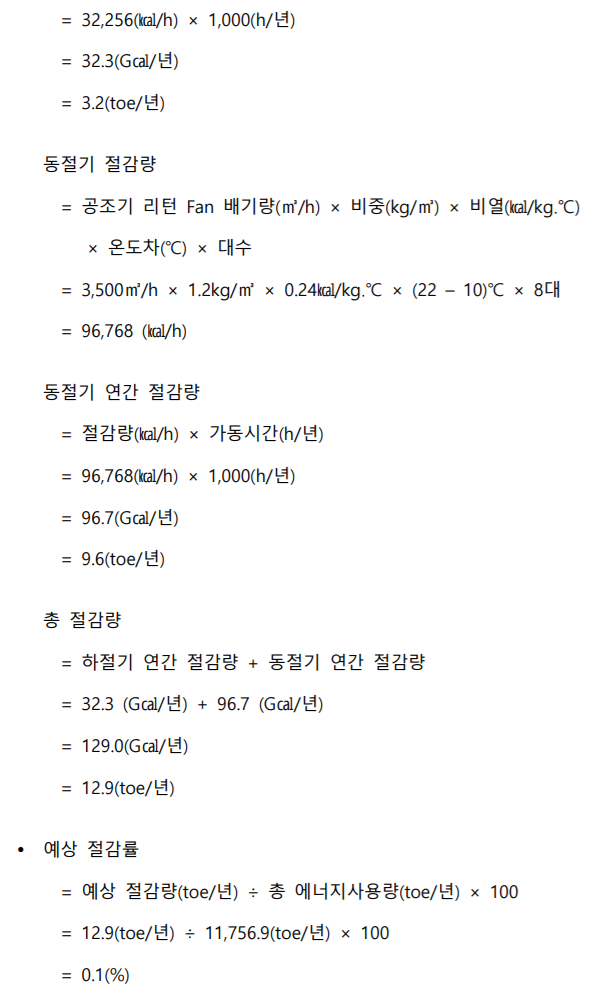

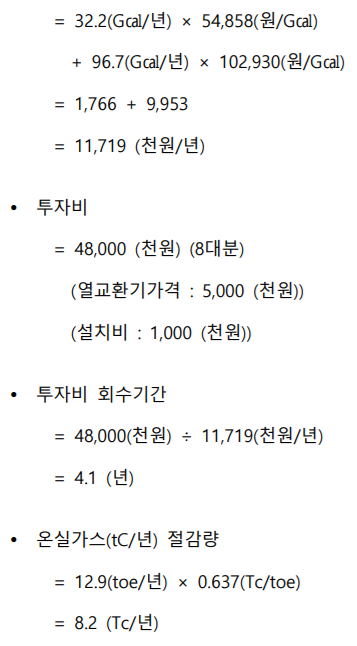

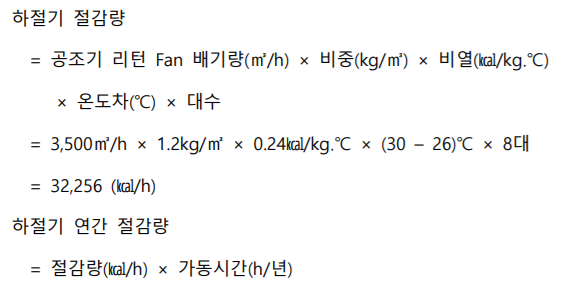

○ 예상 절감량 :









○ 개선사례의 파급효과 ­



열 교환 없이 외부로 버려지는 냉각열이나 난방열을 현재 설치되어 있는 회전형 전열 교환기를 히트파이프형 전열교환기로 교체함으로서 열량을 회수하여 연료 사용량을 절감할 수 있다.









참고문헌



1. 한국에너지공단, 진단우수사례집

2. 한국농업기계학회지, 강금춘 外著, 히트파이프를 이용한 온풍난방기 배기열회수 시스템의 열회수 특성, 2001.10
