초저온용(LNG) 이중보온관, 열이송 시스템 기술동향

초저온용(LNG) 이중보온관





○ LNG 등 초저온의 유체를 이송하기 위한 배관은 에너지 소비량의 증가와 더불어 크게
증가하고 있다. 이에 따라 LNG 배관의 필수적인 보냉재의 수요 또한 크게 증가하였다.

○ 초저온용(LNG) 이중단열관은 극저온(-163℃)의 LNG를 LNG 운반선, LNG 연료 추진선 및
이들 선박에 LNG를 공급하기 위한 육상용 배관 등을 이중관으로 제작한 것이다.

○ 열의 운반 중에 발생하는 BOG(BOIL OFF GAS) 발생을 최소화하기 위하여 내부 배관과
외부 배관 사이에 단열 성능이 우수한 단열재를 삽입한 후 진공작업을 함으로써 외부로
부터 열침입도 효율적으로 차단할 수 있다.

○ LNG 배관등 보냉 방법
 - CPS
: 폴리우레탄 block 폼을 가공한 Pipe Cover 또는 암면 등의 보냉재를 현장 조립
하여 시공
 - PPS
: 이중보온관과 같이 내관과 외관 사이에 폴리우레탄 폼을 발포하여 보냉하고 이
를 현장에서 시공



▶ 초저온용(LNG) 이중단열관 구조

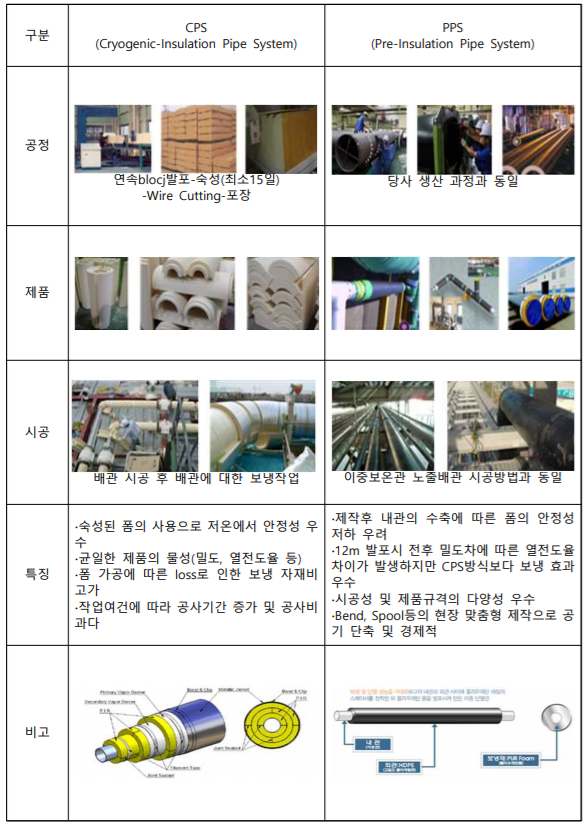

▶ 보냉방식 비교







▶ 초저온용(LNG) 이중단열관 재료

∙ Isocynate : 한국BASF(M-20S), 금호미쓰이(M-200) 사용

∙ Polyol : S사, W사의 폴리올 사용 (LR, NK Type Approval)
- 발포제는 HFC245fa 또는 HFC-365mfc/227 등 친환경 발포제
- 난연 성능 : ASTM E84 Class Ⅰ

∙ HDPE (High Density Poylethylene) pipe
- 난연성 : VO 등급(미국 난연협회)

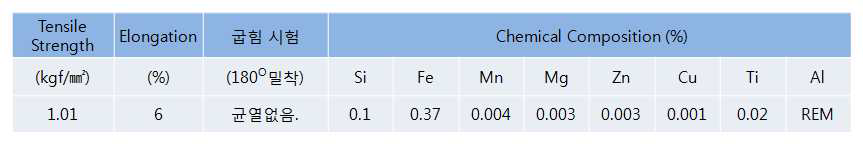

∙ Al Spiral pipe







∙ Polyurethane Foam 물성

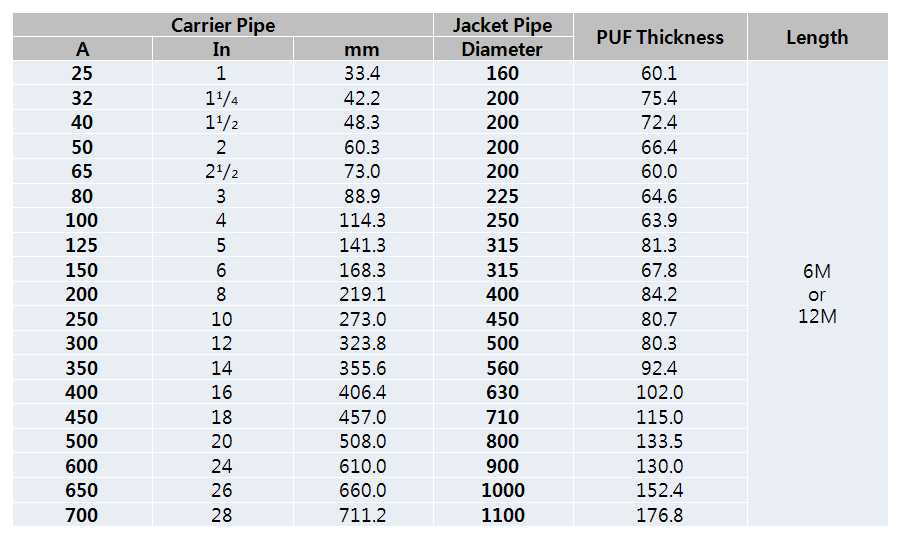

▶ 규격별 보냉 두께

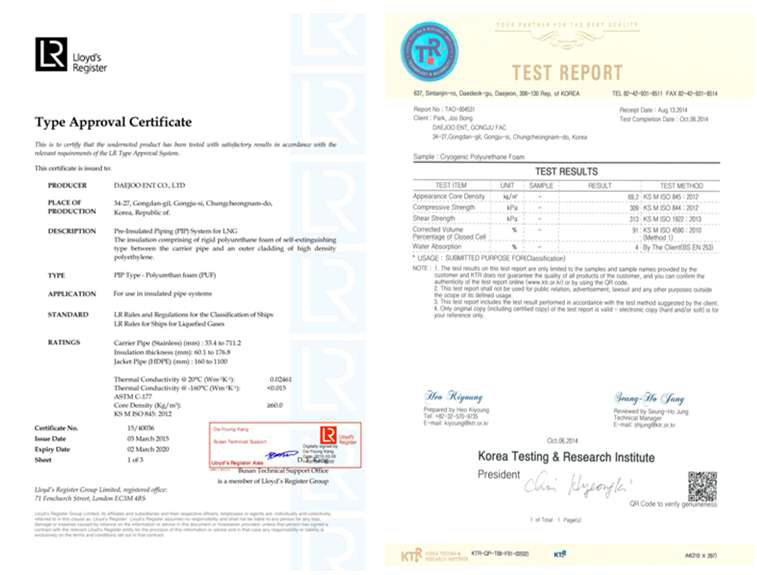

▶ 인증서







이상과 같이 초저온용(LNG) 이중보온관, 열이송 시스템 기술동향에 대하여 정리하였습니다.
